CBCT snimanje zuba — osnovni principi
CBCT snimanje zuba ili Cone Beam kompjuterizovana tomografija predstavlja danas jednu od ključnih metoda savremene dentalne dijagnostike.
Za razliku od klasičnih dvodimenzionalnih snimaka, CBCT snimanje zuba pruža trodimenzionalni prikaz koštanih struktura vilica, zuba i okolnih anatomskih struktura — sa preciznošću koju konvencionalne metode ne mogu da dostignu.
Šta je CBCT snimanje zuba i kako funkcioniše?
Naziv „Cone Beam“ (konusni snop) direktno opisuje princip rada uređaja: izvor rendgenskih zraka emituje konusno oblikovan snop koji zajedno sa detektorom kruži oko pacijentove glave u jednoj kružnoj putanji oko vertikalne ose.
Princip rada zasniva se na merenju slabljenja rendgenskih zraka koji se prolaskom kroz različita tkiva apsorbuju u različitoj meri. Kost, zubna pulpa, meka tkiva i vazdušni prostori imaju različite gustine — i upravo te razlike CBCT beleži i pretvara u trodimenzionalnu sliku.
Ceo ciklus snimanja traje od 5 do 40 sekundi, tokom kojih uređaj prikuplja između 180 i 1024 dvodimenzionalna snimka. Kompjuterski softver ih zatim rekonstruiše u razmeri 1:1 u sve tri ortogonalne ravni: aksijalnoj, koronalnoj i sagitalnoj.
Tehničke karakteristike uređaja

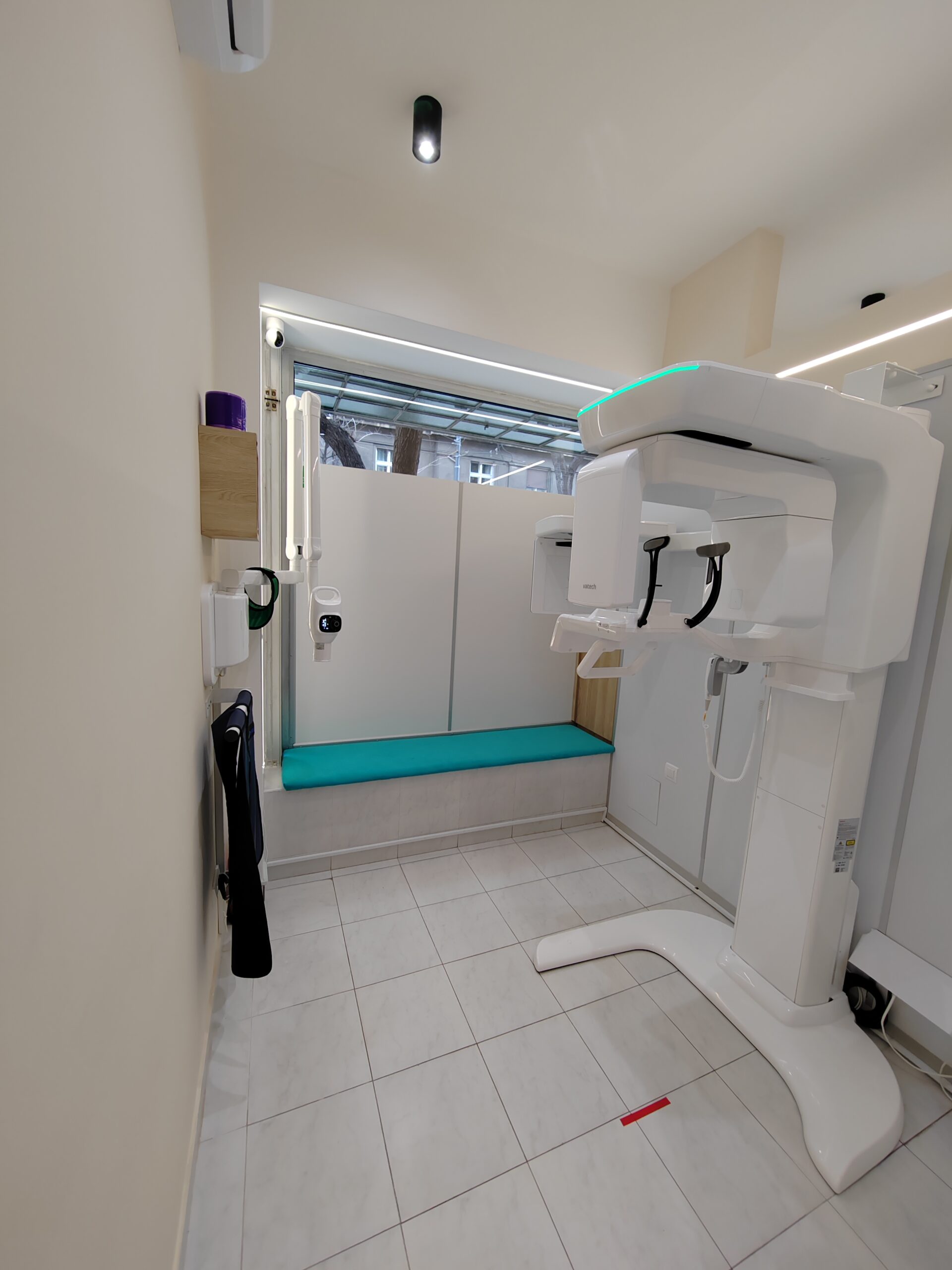

CBCT aparat se sastoji od kućišta sa izvorom rendgenskih zraka i 2D amorfnih silikonskih flat panel detektora (FPD). Ovakvi detektori obezbeđuju konverziju rendgenskih zraka u digitalni signal visoke prostorne rezolucije uz minimalnu distorziju prikazane slike.
Na osnovu podataka iz detektora, kompjuter gradi sliku koja se sastoji od matriksa i voksela — trodimenzionalnog ekvivalenta piksela. Kod savremenih aparata veličina voksela iznosi samo 0,05 × 0,05 × 0,05 mm, što omogućava izuzetno preciznu analizu finih anatomskih detalja kao što su kanalna morfologija, pukotine korena ili marginalni parodontalni prostor.
Prednosti FPD tehnologije su trostruke:
- Redukcija doze jonizujućeg zračenja
- Brzina dobijanja slike
- Mogućnost naknadne digitalne obrade
FOV — polje skeniranja
Jedna od ključnih prednosti CBCT snimanja zuba je mogućnost preciznog odabira preglednog polja (Field of View — FOV). Operator bira najmanji FOV koji pokriva oblast od interesa, u skladu sa principom ALARA.
Malo polje snimanja (do 5 cm)
Namenjeno je detaljnoj analizi ograničenog područja. Koristi se u:
- dijagnostici periodontalne destrukcije
- endodonciji (kanalna morfologija, periapikalne lezije, frakture korena)
- proceni odnosa korenova i mandibularnog kanala
- planiranju pojedinačnih implantata
Veliko polje snimanja (11–24 cm)
Obuhvata celu kraniofacijalnu regiju. Primenjuje se u:
- analizi vazdušnih puteva
- ortodonciji i ortognatskoj hirurgiji
- analizi facijalnih asimetrija
- dijagnostici temporomandibularnih zglobova (TMZ)
Srednje polje snimanja (6–11 cm)
Pokriva obe vilice sa zubima. Primenjuje se u:
- preoperativnoj analizi koštanog volumena
- planiranju implantoloških rehabilitacija

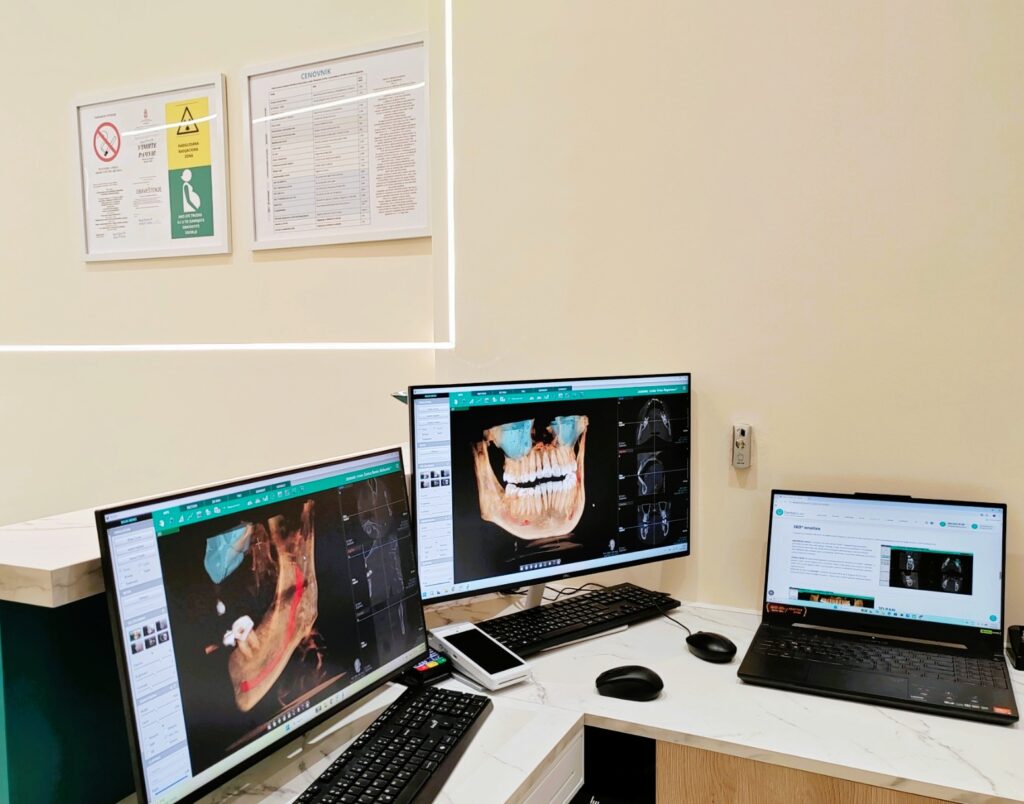

Rekonstrukcija slike i DICOM format
CBCT softver nije ograničen samo na standardne ortogonalne preseke. Uređaj omogućuje i prikaz kosih, zakrivljenih i poprečnih preseka — što je posebno dragoceno u implantologiji gde je potrebno pratiti tok alveolarnog grebena.
Ključna tehnika u obradi slike je rendering — selektivni prikaz voksela određenih gustinskih vrednosti:
- Direktni rendering — operator definiše gornju i donju graničnu vrednost voksela koji se prikazuju
- Indirektni rendering (segmentacija) — izdvajaju se strukture određene gustine iz celokupnog volumena (npr. samo kortikalna kost, ili samo zubi)
Svi podaci se čuvaju i prenose u standardizovanom DICOM formatu, koji obezbeđuje kompatibilnost sa dijagnostičkim i hirurškim softverima koji podržavaju DICOM, kao i jednostavnu razmenu između dijagnostičara i kliničara.
Bezbednost snimanja
Snimak se radi samo kada je klinički opravdan, a polje snimanja se prilagođava pitanju na koje snimak treba da odgovori — snima se samo region koji je potreban za dijagnozu. Za stomatologe: izbor polja i protokola detaljno je objašnjen u vodiču Kako izabrati FOV za CBCT snimak.
Klinička primena CBCT-a — kada je snimak neophodan?
CBCT snimanje zuba je indikovana metoda u sledećim kliničkim situacijama:
Implantologija i hirurgija Planiranje i kontrola implantacije, procena koštanog volumena i gustine, odnos donjeg umnjaka sa mandibularnim kanalom, frakture mandibule, orbite i srednje trećine lica.
Endodoncija Periapikalne lezije, frakture zuba i alveolarnog grebena, kanalna morfologija, resorpcije korena.
Ortodoncija i ortognatska hirurgija Lokalizacija neizniklih zuba i odontoma, analiza skeleta i vazdušnih puteva, planiranje ortognatskih intervencija, facijalne asimetrije.
Oralna patologija Ciste, tumori, gigantocelularne i koštane displazije vilica, patologija maksilarnih sinusa, patologija TMZ-a.
Šta je važno za kvalitetan CBCT snimak?
Tačnost dijagnoze ne zavisi samo od tehnologije — zavisi i od kalibracije uređaja, stručnosti operatora i softvera za analizu. Savremeni CBCT centri danas integrišu veštačku inteligenciju (AI) u analizu snimaka, koja automatski detektuje potencijalne patološke nalaze, smanjuje mogućnost propuštenih lezija i skraćuje vreme analize.
Dental Scan u Beogradu radi na savremenoj CBCT opremi, sa AI podrškom u dijagnostici za cbct snimak, bez zakazivanja — jer dobra dijagnoza ne sme da čeka.
